Elastomer isolator

Elastomera isolatorer och lager, Elastomer isolator, ellerElastomeriska lagerär väsentliga strukturella komponenter som används inom anläggnings- och broteknik för att kontrollera överföringen av laster och rörelser mellan överbyggnad och underbyggnadselement. Deras huvudsakliga mål är att ge flexibilitet i horisontell riktning samtidigt som de bibehåller hög vertikal styvhet. Detta gör att en struktur kan hantera temperatur-inducerad expansion, krypning, krympning och seismiska förskjutningar på ett säkert sätt, utan överdriven spänningskoncentration.

Användningen av elastomera material-främst naturgummi (NR), kloropren (CR) och eten-propen-dienmonomer (EPDM)-har revolutionerat bro- och byggnadsdesign. Dessa polymerer uppvisar hög elasticitet, dämpning och lång-hållbarhet under kompression och skjuvning. Sedan mitten av 1900-talet,elastomeriska lagerhar gradvis ersatt metalliska lager på grund av deras enkelhet, korrosionsbeständighet och underhållsfria-egenskaper.

Iseismiska isoleringssystem, elastomera isolatorerspelar en avgörande roll genom att förlänga den strukturella vibrationsperioden, minska överförda accelerationer och avleda energi under markrörelse. Deras användning är utbredd i Europa, Nordamerika och Japan, särskilt i bas-isolerade sjukhus, viadukter och offentliga byggnader.

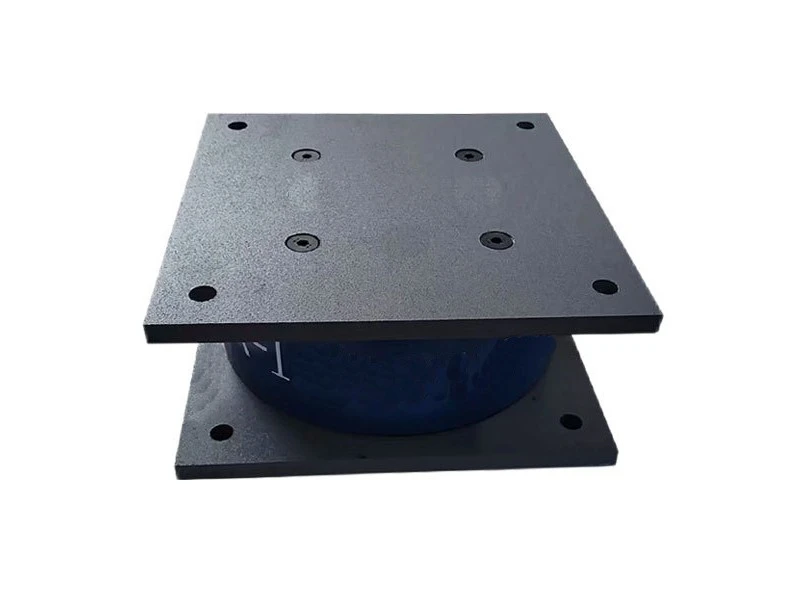

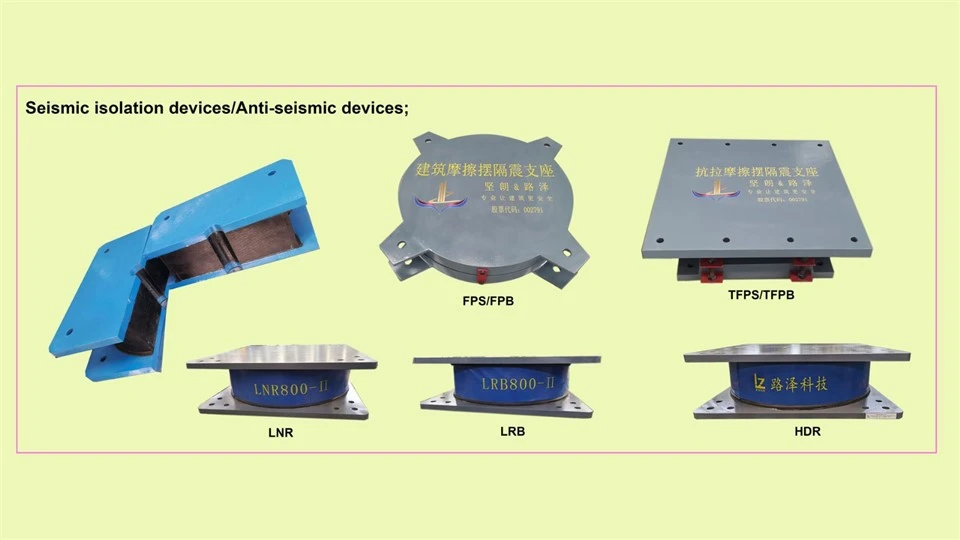

Elastomeriska isolatorer och lagerkan brett kategoriseras efter deras mekaniska egenskaper, materialsammansättning och funktionella mål. De viktigaste typerna inkluderar:

(a) Släta elastiska lager – består enbart av omväxlande lager av gummi- och stålshims utan någon extra dämpnings- eller glidmekanism. De är främst konstruerade för att ta emot rotationer och små förskjutningar samtidigt som de stöder vertikala belastningar. Lämplig för broar med korta-spännvidder och låg-byggnader med måttlig seismisk efterfrågan.
Tillämpningar: Motorvägs- och järnvägsbroar, industrianläggningar och icke-seismiska strukturer.

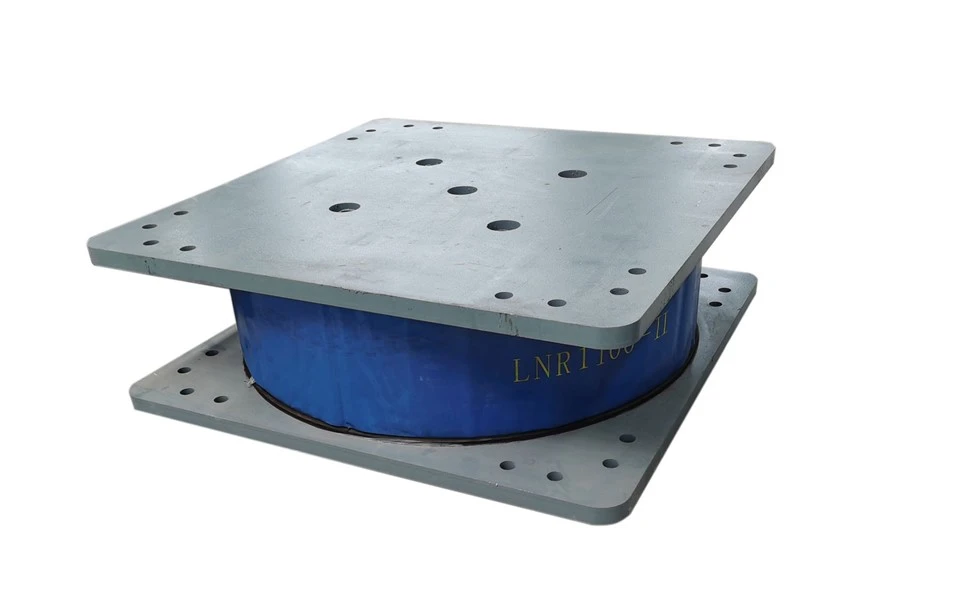

(b) Laminerade elastiska lager – har flera gummilager förstärkta av tunna stålplåtar för att kontrollera utbuktning och förbättra vertikal styvhet. Ge horisontell flexibilitet samtidigt som lastkapaciteten bibehålls, vilket gör dem till det vanligaste valet i brokonstruktioner och industriella applikationer.

(c) Blygummilager (LRB) – införlivablykärnorin i den elastomera kroppen för att lägga till hysteretisk energiavledningsförmåga. Blyet ger efter under jordbävningar, vilket ger betydande dämpning och om{1}}omcentreringsförmåga. Används flitigt ibas-isolerade byggnaderoch långa-broar.
Applikationer:Seismisk isoleringför broar, sjukhus, myndigheter och räddningsinsatser.

(d) Hög-dämpande gummilager (HDRb) – använd speciellt sammansatta gummimaterial med inneboende dämpningsegenskaper. Ger kombinerad styvhet och energiabsorption utan metallkärnor. Idealisk för applikationer som kräver underhållsfri-drift och måttlig energiförlust.
Fördelar: 10–20 % dämpning, stabil mekanisk prestanda under breda temperaturområden.

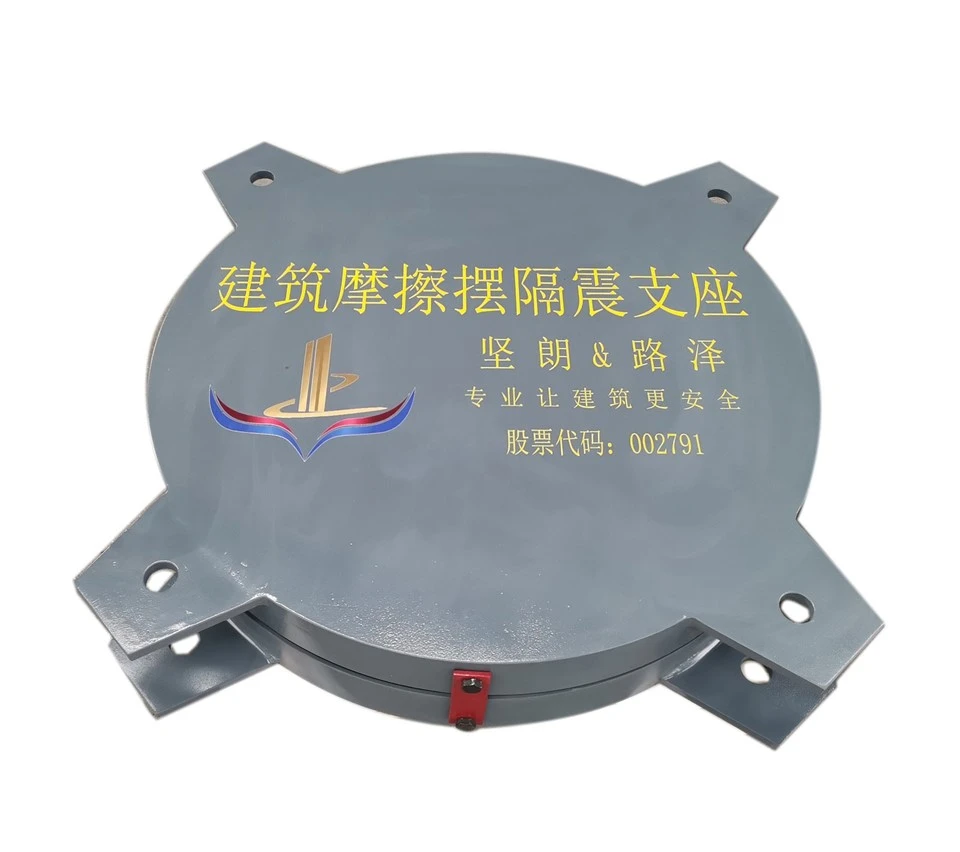

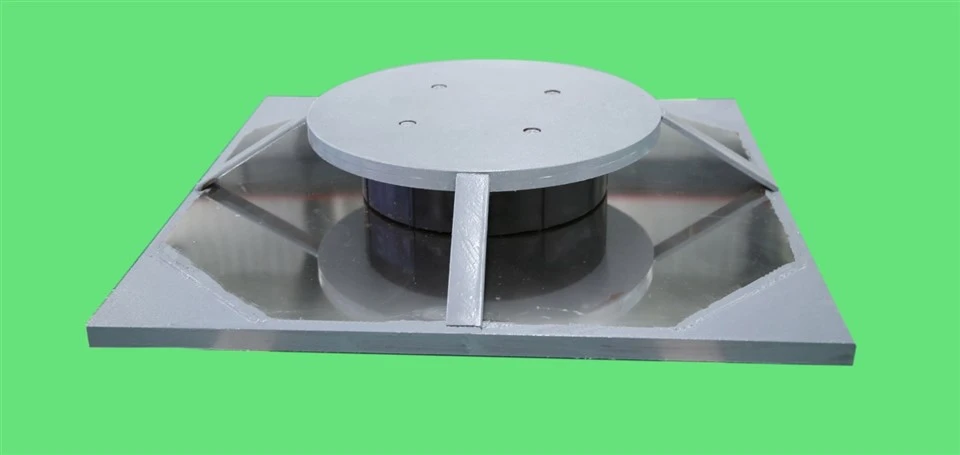

(e) Glidande och hybridElastomeriska isolatorer – integrera glidelement (PTFE eller rostfritt-stålgränssnitt) med elastomeriska skikt för att uppnå stor förskjutningskapacitet samtidigt som skjuvbelastningen kontrolleras. Hybridisolatorer kombinerar friktionspendelsystem och elastomerisk flexibilitet för multi-isolering.
Tillämpningar: Broar med långa-spann, industrianläggningar och projekt som kräver skräddarsydd seismisk prestanda.

Designmål förelastomera isolatoreromfatta:
- Förlänger strukturens naturliga period för att minska accelerationsresponsen.
- Säkerställer tillräcklig vertikal styvhet och horisontell flexibilitet.
- Ger själv-centreringsförmåga och utmattningsmotstånd.

Viktiga designparametrar inkluderar:
- Skjuvmodul (G): Bestämmer horisontell styvhet och deformationskapacitet.
- Formfaktor (S): Förhållandet mellan belastat område och fritt utbuktande område av gummi, kontrollerar vertikal styvhet.
- Effektiv dämpning: Definierar energiförlust per cykel.
- Tillåten skjuvtöjning: Normalt begränsad till 100–125 % under driftförhållanden.
- Temperatur- och åldringsbeständighet: Säkerställer lång-stabilitet.

Prestandaverifiering involverar dynamiska tester som skjuvutmattning, åldrande, ozonexponering och tester för slutlig lastkapacitet enligt EN 15129:2018, AASHTO M251 och JIS K 6251.

Flera internationella och regionala standarder styr design, testning och kvalitetssäkring av elastomera isolatorer och lager:
* EN 15129:2018 – *Anti-seismiska enheter*: Definierar design, prestanda och testkrav för europeiska CE-märkta isolatorer.

* EN 1337-3– *Strukturella lager: Elastomeriska lager*: Specificerar designekvationer och materialgränser för broapplikationer.

* AASHTO LRFD Bridge Design Specifikationer– Amerikansk standard som styrstrukturellt lagerdesign och testning.

* ASTM D4014 / M251– Ger materialegenskaper och testkrav förelastomeriska lager.

* JIS A 6410 & MLIT/BCJ riktlinjer– Regleraseismiska isoleringssystemoch godkännandeförfaranden i Japan.

* ISO 22762-serien– Internationella standarder som harmoniserar provningsförfaranden förelastomera isolatorerochlaminerade lager.
Varje standard betonar mekanisk tillförlitlighet,-långsiktig hållbarhet och materialspårbarhet. Europeiska tillverkare måste visa överensstämmelse genom CE-märkning enligt Construction Product Regulation (CPR) (EU 305/2011).

Testning säkerställer överensstämmelse med designavsikten och konsekvent prestanda. Viktiga testkategorier inkluderar:

1. Materialegenskapstester– Draghållfasthet, töjning, hårdhet, ozonbeständighet och kompressionsuppsättning (ISO 37, ISO 815).
2. Prototyptester– Utförs i full-enheter för att validera designstyvhet, dämpning och lastkapacitet.
3. Typtester– Utförs en gång per design för att bekräfta överensstämmelse med EN 15129 och ISO 22762.
4. Rutinmässiga produktionstester– Inkludera skjuvstyvhet, hårdhet och visuell inspektion.
5. Åldrande och miljömotstånd– Utvärdera prestanda efter exponering för temperaturcykler, ozon och UV-strålning.
Tillverkare måste implementera Factory Production Control (FPC) enligt ISO 9001 eller motsvarande kvalitetssystem för att bibehålla konsekvent produktprestanda.

(a) CE/CPR och ETA-certifiering (Europa)
Enligt Construction Product Regulation (CPR) EU nr. 305/2011,elastomera isolatoreroch lager som marknadsförs i Europeiska unionen måste vara CE-märkta. CE-överensstämmelse visar överensstämmelse med väsentliga prestandakrav: mekanisk beständighet, säkerhet vid användning, hållbarhet och miljömässig hållbarhet.
Tillverkare måste skaffa ETA (European Technical Assessment) när harmoniserade standarder inte är tillgängliga.
För elastomerisolatorer inkluderar relevanta EAD:er:
- EAD 200021-00-0106 –Elastomera isolatorer
- EAD 200022-00-0106 –Glidande isolatorer
- EAD 200023-00-0106 –Hybrid seismiska enheter
När en ETA har utfärdats genomgår tillverkaren fabriksproduktionskontroll (FPC) och tredje-partsbedömning av ett anmält organ, vilket leder till CE-märkning.
(b) AASHTO- och FHWA-certifiering (USA)
I USA,elastomera lager och isolatorerfölj AASHTO LRFD Bridge Design Specifikationer och AASHTO Guide Specifikationer förSeismisk isoleringsdesign. Testning och kvalificering granskas ofta av Federal Highway Administration (FHWA) eller statliga transportdepartement.
Kvalitetscertifiering innefattar vanligtvis: - AASHTO M251 / ASTM D4014 förelastomeriska lager- Prototyp- och produktionstestning under AASHTO T223 och T222
(c) MLIT- och BCJ-certifiering (Japan)
Ministeriet för mark, infrastruktur, transport och turism (MLIT) och Building Center of Japan (BCJ) godkännerseismiska isoleringsanordningarefter dynamiska tester som visar uthållighet och stabilitet under belastning i flera-riktningar. Japans standarder betonar livscykelövervakning och spårbarhet.

Korrekt installation är avgörande för att säkerställa-prestanda på lång sikt.

Viktiga rekommendationer inkluderar:
* Ytförberedelse: Lagersäten måste vara jämna, släta och fria från damm eller skräp.
* Justering:Lager bör installeras under enhetligt kontakttryck för att förhindra excentrisk belastning.
*Förankring:Förseismiska isolatorer, kan mekaniska begränsningar eller pluggar behövas för att motstå upplyftning eller glidning.
* Skydd:Lager som utsätts för UV eller ozon bör skyddas med skyddande beläggningar eller hus.
* Underhåll:Regelbunden inspektion vart 3-5 år rekommenderas för att kontrollera gummisprickor, utbuktningar eller stålkorrosion.
* Ersättning:Lager kan behöva bytas efter 30–50 år beroende på belastningshistorik och miljöexponering.

Ny forskning och industriell utveckling har introducerat avancerade material och digitala verktyg:
* Nano-förstärkt gummi:Nanopartiklar av grafen och kiseldioxid ökar styrkan och minskar krypning.
* Fiber-förstärkta elastomerer:Ger riktningsstyvhet och utmattningsmotstånd.
* Smarta lager:Inbyggda sensorer för-realtidsbelastning och temperaturövervakning.
* Återvinningsbara elastomerer:Bio-baserade polymerer och hållbar produktion minskar koldioxidavtrycket.
* 3D Finita Element Simulering:Möjliggör noggrann förutsägelse av skjuvningsbeteende och-långtidsdeformation.
* AI Predictive Maintenance:Maskininlärningsmodeller analyserar sensordata för att förutsäga nedbrytningstrender.

Dessa innovationer markerar övergången till intelligenta och hållbara strukturella skyddssystem.

Urvalet beror på det seismiska behovet, överbyggnadens styvhet och förväntade förskjutning.
Designkoder som EN 15129 och AASHTO LRFD tillhandahåller kriterier för val av isolator baserat på grundläggande periodförlängning och dämpningskrav.

Framtiden förelastomera isolatorerligger i intelligent design, hållbarhet och global harmonisering. Nya trender inkluderar:
* Integration av digitala tvillingar för övervakning av strukturell respons i realtid.
* Användning av AI-baserad optimering fördesign av isoleringssystem.
* Antagande av grön gummiteknik för att minska koldioxidutsläppen.
* Harmonisering av EN-, AASHTO- och ISO-standarder för enhetlig certifiering.

Eftersom global infrastrukturresiliens blir en nyckelprioritet,elastomera isolatorerkommer att fortsätta att spela en viktig roll för att säkerställa både säkerhet och hållbarhet.

Elastomera isolatorer och lagerär viktiga komponenter för modern infrastruktur, som erbjuder flexibilitet, dämpning och lång-stabilitet under olika belastningsförhållanden. Deras effektivitet beror på strikt efterlevnad av internationella standarder, kvalitetstillverkning och korrekt installation.
Pågående innovationer inom materialvetenskap och digital övervakning kommer att ytterligare stärka deras roll för att säkerställa seismisk motståndskraft och livscykeleffektivitet.

Referenser

1. EN 15129:2018 –Anti-seismiska enheter
2. EN 1337-3 –Strukturella lager: Elastomeriska lager
3. ISO 22762-serien –Elastomeriska seismiska-isoleringslager
4. AASHTO LRFD Bridge Design Specifikationer
5. AASHTO M251 – Vanlig ochLaminerade elastiska lager
6. ASTM D4014 – Standardspecifikation för vanlig ochLaminerade lager
7. JIS K6410 ingmetod förGummilager
8. MLIT / BCJ Godkännande riktlinjer förSeismiska isoleringssystem
9. EAD 200021-00-0106 och EAD 200023-00-0106 – Europeiska bedömningsdokument förElastomeriska och seismiska anordningar
